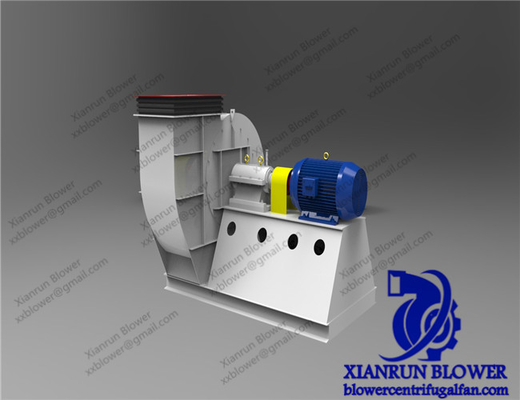

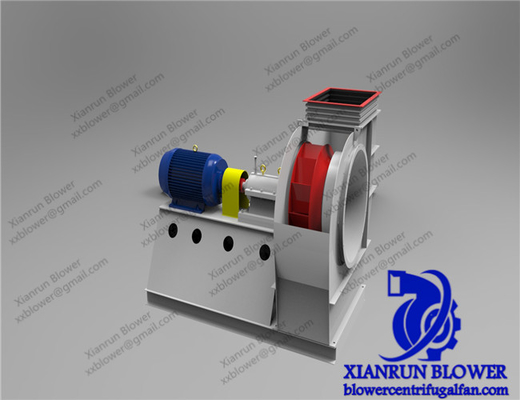

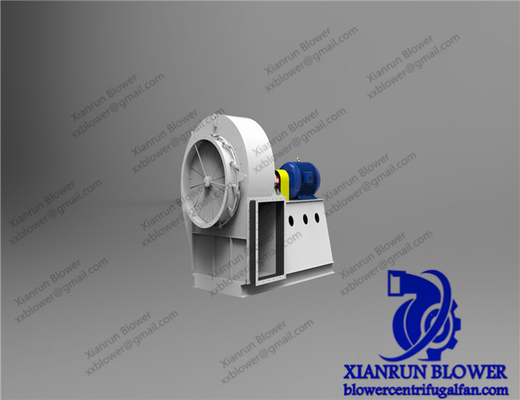

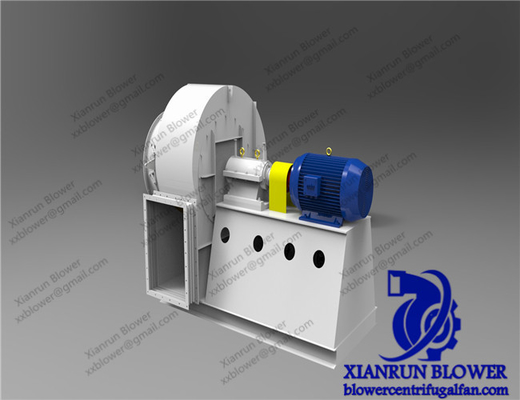

Krachtige centrifuge radiale ventilator voor optimale stofwinning en luchtcirculatie in productie-installaties Luchtvolume 800 90000m3 / h

Krachtige centrifuge radiale ventilator voor optimale stofwinning en luchtcirculatie in productie-installaties

Drie soorten druk van centrifuge radiële centrifuge ventilator.

Totale druk:

De totale druk van de ventilator werd gedefinieerd als het verschil tussen de totale druk op het uitlaatgedeelte van de ventilator en de totale druk op het inlaatgedeelte.De totale druk van de luchtstroom op een bepaald punt of gedeelte is gelijk aan de som van de dynamische druk en de statische druk op dat punt of gedeelte.

Dynamische druk:

De dynamische druk van de ventilator wordt gedefinieerd als de druk die wordt gekenmerkt door de kinetische energie van het gas op het uitlaatgedeelte van de ventilator.De dynamische druk is de druk die nodig is om een gas van een snelheid van nul tot een bepaalde snelheid te versnellenDe dynamische druk is evenredig met de kinetische energie van de luchtstroom.

De dynamische druk werkt alleen in de richting van de luchtstroom en is altijd positief.

Pd = 0,5 x rho V2

Waar Pd = dynamische druk Pa

ρ = gasdichtheid kg/m3

V = snelheid m/s.

Statische druk:

De statische druk van de ventilator wordt gedefinieerd als de totale druk van de ventilator minus de dynamische druk van de ventilator.statische druk is het drukverschil tussen de absolute druk op een bepaald punt in de luchtstroom of een bepaald punt in de met gas gevulde ruimte en de atmosferische drukDe druk op dit punt is positief wanneer deze hoger is dan de atmosferische druk en negatief wanneer deze lager is dan de atmosferische druk.

De statische drukenergie werkt in alle richtingen van het gas, onafhankelijk van de snelheid, en is een maat voor de potentiële energie in het gas.

Ps = Pt en Pd

Waar Ps = statische druk Pa

Pt = Pa bij volle druk

Pd = dynamische druk Pa

Kkenmerken

• Diameter van de stuwspeler: 90~3500 mm
• Versnelling van de hoofdas: 560 tot 2900 t/min.
• Drukbereik: 3000 tot 25425 Pa
• Stroombereik: 1297 tot 8305 m3/h
• Luchttemperatuur: 20 tot 1000 graden Celsius

• Materiaal: gietijzer, koolstofstaal, roestvrij staal.

• Efficiëntie: 78%-90%
