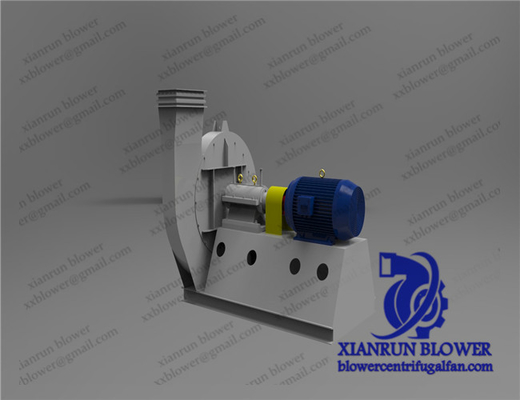

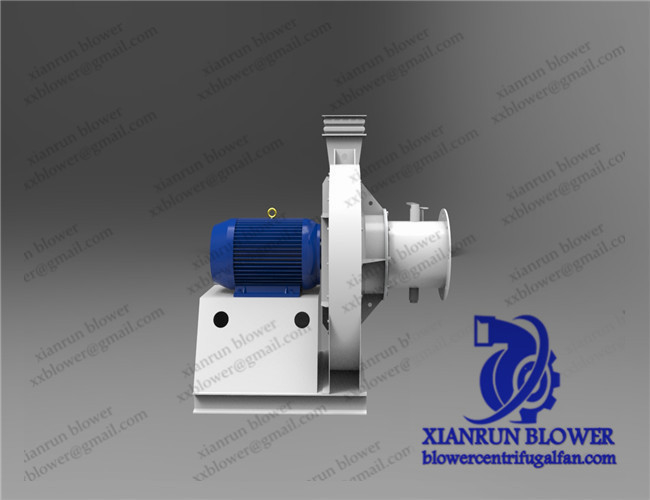

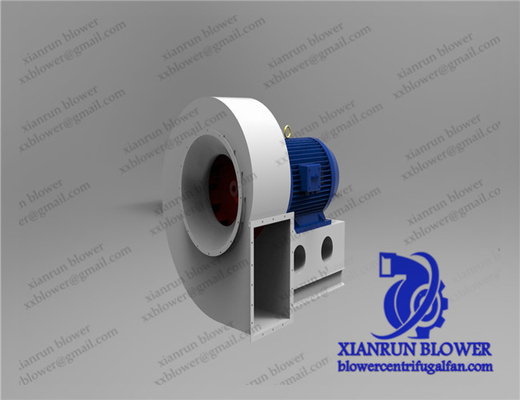

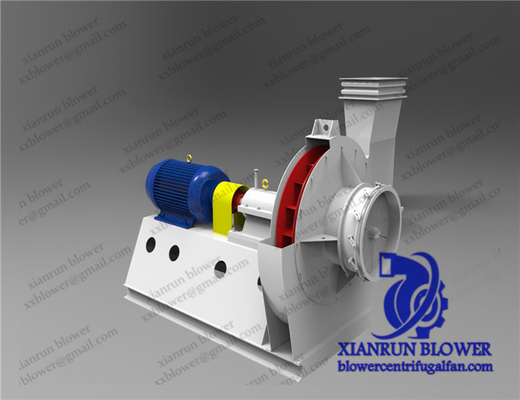

Centrifugaal Gealigneerde Uitlaatventilator 800 - Industriële de Hoge drukventilator van 90000m3/h

Centrifugaalac van de de buisventilator van de uitlaatventilator gealigneerde centrifugaal de transmissiestructuur van ventilator industriële centrifugaalventilators

De centrifugaalventilatorventilator is een soort gedreven vloeibare machines die zich op de input mechanische energie baseren om de druk van het gas te verhogen en het gas zij aan zij te verzenden. De centrifugaalventilators worden wijd gebruikt in de ventilatie, de stofverwijdering en het koelen van fabrieken, mijnen, tunnels, koeltorens, voertuigen, schepen en gebouwen; Ventilatie en ventilatie van boilers en industriële ovens; Het koelen en ventilatie in airconditioningsmateriaal en huishouden elektromateriaal; Het drogen en selectie van korrel; Bron en de hovercraftinflatie van de windtunnelwind en aandrijving, enz.

De centrifugaalventilator heeft welke transmissiewijzen:

Een model:
Het cantilevertype, geen lager, ventilatordrijvende kracht wordt direct opgezet op de motorschacht, is de snelheid van de ventilator hetzelfde als dat van de motor. Geschikt voor kleine centrifugaalventilator, compacte structuur, klein lichaam.
B
Cantilevertype, de structuur van de riemtransmissie, riemwiel opgezet tussen de huisvesting van het twee steunlager. Centrifugaalventilator met veranderlijke snelheid die op middel wordt toegepast en hierboven.
C:
Cantilevertype, de structuur van de riemaandrijving, riemwiel opgezet op buiten de twee steunlagers. Geschikt voor middel en boven centrifugaalventilator met veranderlijke snelheid, is de katrol geschikter te verwijderen.
D modellen:
Het cantilevertype, de transmissiestructuur die de koppeling gebruikt om de belangrijkste schacht van het ventilator en de motor te verbinden, de koppeling is geïnstalleerd op buiten de twee ondersteunende lagerhuisvesting, is de snelheid van de ventilator hetzelfde als de snelheid van de motor. Het wordt toegepast op centrifugaalventilators boven middelgrote grootte.
F type:
De koppeling wordt gebruikt om de belangrijkste schacht van het ventilator en de motor te verbinden, en de twee steunlagers zijn geïnstalleerd op beide kanten van het omhulsel, dat een twee-steun type is, en de koppeling is geïnstalleerd op buiten een dragende zetel. Het is geschikt voor de centrifugaalventilator met dubbele zuiging of grote enige zuiging en de snelheid is hetzelfde als de snelheid van de motor, en zijn voordeel is dat de verrichting vrij vlot is.

Zeer belangrijke Eigenschappen

• Drijvende krachtdiameter: 90~3500 mm

• Snelheid van mainshaft: 560~2900 t/min
• Drukwaaier: Pa 3000~25425
• Stroomwaaier: 1297~43305 m3/h
• Luchttemperatuur: 20~1000 Celsius-graad

• Materiaal: Gietijzer, Koolstofstaal, Roestvrij staal.

• Efficiency: 70%-90%
