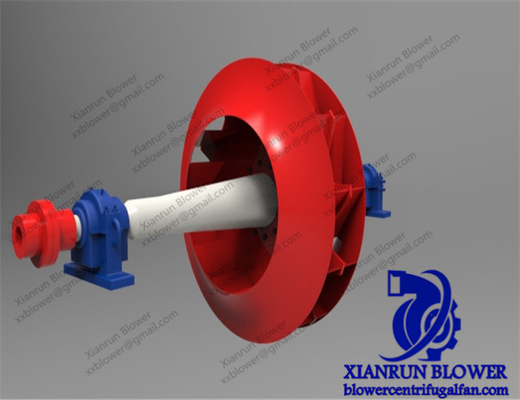

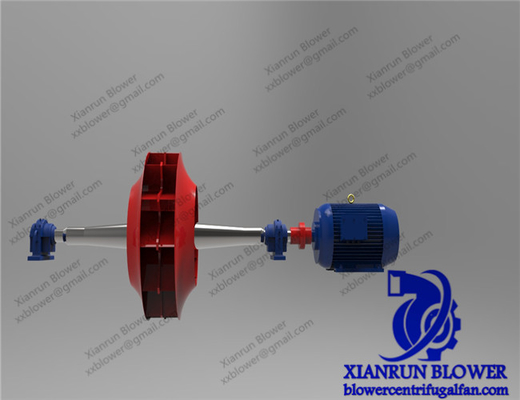

Centrifuge ventilator rotor groep voor hoge druk Centrifuge blazer impeller wiel

Centrifuge ventilator rotor groep voor hoge druk Centrifuge blazer impeller wiel

De rotorgroep van de centrifugeventilator is het roterende kerncomponent van een centrifugeventilator voor het transport van gas en de omzetting van energie.Het zet mechanische energie om in de kinetische en drukenergie van gas door middel van hoge snelheid rotatieDe prestaties bepalen direct de efficiëntie, stabiliteit en levensduur van de ventilator.

- Kerncomponenten en materiaalkenmerken
- Stuwkracht: als kernwerkende onderdeel hebben de vorm en de indeling van de bladen rechtstreeks invloed op de aerodynamische prestaties.Voorwaarts gebogen messen zijn geschikt voor lage druk en grote stroomomstandighedenRadialbladen hebben een eenvoudige structuur en een sterke slijtvastheid en worden vaak gebruikt in stoffige omgevingen.De materialen van de roer variëren aanzienlijk afhankelijk van de toepassingsscenario's. Gewoon koolstofstaal (zoals Q235) heeft een lage kosten en is geschikt voor normale temperatuur schone lucht.316) is corrosiebestendig en wordt vaak gebruikt in de chemische en voedingsindustrieHoogtemperatuurlegeringen (zoals legeringen op basis van nikkel) kunnen bestand zijn tegen temperaturen hoger dan 800°C en voldoen aan de vereisten van industriële ovens en ketelgeïnduceerde trekventilatoren.Glasvezelrollers worden bij voorkeur gebruikt voor de behandeling van afvalgassen vanwege hun lichte gewicht en zuur-alkalibestandheid.
- Hoofdas: als een belangrijk asonderdeel voor de doorgifte van koppel wordt het gewoonlijk gesmeed uit hoogwaardig koolstofstaal van 45 ° of legeringsstaal van 40 Cr.zijn alomvattende mechanische eigenschappen verbeterdHet oppervlak kan ook worden gechroomd of nitreerd om de slijtvastheid en vermoeidheid te verbeteren.De fouten van cilindrisiteit en coaxialiteit moeten op microniveau worden gecontroleerd om trillingen tijdens de werking te voorkomen.
- Naald: een naald die de lemmen en de hoofdas verbindt en meestal van gietijzer of ductiel ijzer is.Het is bevestigd aan de messen door middel van nauwkeurig bewerkte bouten gaten en moet een goede structurele stijfheid en dynamische balans prestaties te voorkomen vervorming tijdens de hoge snelheid rotatie.
- Classificatie en toepassingsscenario's
- Geklassificeerd naar vorm: kan worden onderverdeeld in open, half-open en gesloten rotorgroepen.De open rotorgroep bestaat uitsluitend uit bladen en een knoop en is geschikt voor werkomstandigheden met een groot stofgehalteDe semi-open rotorgroep heeft aan de ene kant een wielplaat, met zowel een zekere efficiëntie als slijtvastheid, en wordt vaak gebruikt bij industriële stofverwijdering.De gesloten rotorgroep bestaat uit bladen, een voorste schijf en een achterste schijf, met de hoogste efficiëntie, en wordt veel gebruikt in schone gasvervoersscenario's zoals airconditioningsystemen en industriële luchtvoorziening.
- Ingedeeld naar toepassingsgebied:Hoogtemperatuurrotorgroepen worden gebruikt in boiler-geïnduceerde trekventilatoren in de metallurgie- en elektriciteitsindustrie en moeten bestand zijn tegen het schoonmaken van hoogtemperatuur rookgassen. Explosion - proof rotor groups use special explosion - proof materials and structural designs and are suitable for flammable and explosive environments such as petrochemical and coal mine gas emissionsIn de burgerlijke aangelegenheden- geruisarme rotorgroepen voldoen aan de stille eisen van commerciële ventilatie van gebouwen en huishoudelijke luchtzuivering door middel van geoptimaliseerde lemmencurven en dynamische balansprocessen.
- Technische parameters en onderhoudspunten
- De prestatieparameters van de rotorgroep omvatten nominale toerental, kritische toerental, dynamische balansgraad, enz.Rotorgroepen met hoge snelheid (zoals turboventilatoren met hoge snelheid) hebben strenge eisen aan de precisie van de lagers en de smeersystemenDe dynamische balansgraad beïnvloedt rechtstreeks de bedrijfsstabiliteit en moet gewoonlijk boven G2.5 uitkomen om ervoor te zorgen dat de trillingswaarde binnen een veilig bereik wordt gereguleerd.
- In het onderhoud is het noodzakelijk de slijtage van de wervelkolom, het uitlopen van de hoofdas en de aanscherping van de schroefbouten regelmatig te controleren.Voor de roer is eveneens een slijtagebestendige behandeling vereist (zoals het op de oppervlakte leggen van een slijtvast laagje)., en parameters zoals trillingen en temperatuur moeten in real-time worden gecontroleerd via een online-monitoringssysteem om storingen van apparatuur veroorzaakt door rotor onevenwichtigheid te voorkomen.

Door nauwkeurig structurele ontwerp, diverse materiaal selectie en gerichte technische optimalisatie,de centrifuge ventilator rotor groep onderneemt een onontbeerlijke taak van de gaskrachtoverdracht in de industriële productie, milieubeheer en levensonderhoud van mensen".

Welke rotorgroep vind je het moeilijkst te maken?

Belangrijkste kenmerken

• Product als tekening.
• Op maat
• Diameter: 400-3500 mm.
• Materiaal: kartonnen staal Q345, staalvrij staal, Aluminium.Gegooid ijzer, brons, roestvrij staal, mangaanbrons, Monel, INCONEL en niet-metalen materialen. Niet-metalen materialen samenstelling: PPS-plastic, fenolhars enz.
• Speciale behandeling:Verwerking tegen slijtage, verwerking van oppervlaktelassen.
