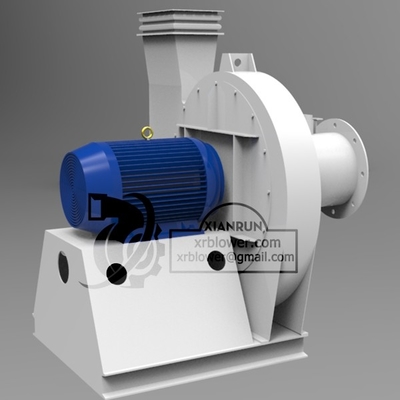

9-19 9-26 serie Hoogdruk Hoog snelheidsblazer Directe motor In-line Centrifuge ventilator Centrifuge ventilator Zwart Zilver Wit

9-19, 9-26 van de de ventilatorhoge snelheid van de reekshoge druk de centrifugaal van de de ventilator directe motor in-line centrifugaalventilator

Structurele vorm:

De hoge druk centrifugaalventilator is één enkel zuigingstype, en heeft 13 machineaantallen (Na): 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16.

De in-line centrifugaalventilator kan in twee vormen worden gemaakt: juiste en linkeromwenteling. Van de motorkant, als de drijvende kracht met de wijzers van de klok mee roteert, wordt het genoemd een rechtshandige die ventilator, door „juist wordt aangeduid“; De linksdraaiende omwenteling wordt genoemd de linkerdiecycloon, wordt aangeduid door „links“.

De afzetpositie van de ventilator wordt vermeld door de afzethoek van het omhulsel. „Weggegaan“ en „juist“ kan in 6 hoeken van 0°, 45°, 90°, 135°, 180° en 225° worden gemaakt.

De transmissiewijze van de ventilator is type A (No.4~No.6.3) en type D (No.7.1 ~No.16)

Algemene structuur:

No.4-~No.6.3 is hoofdzakelijk samengesteld uit drijvende kracht, omhulsel, luchtinham, steun, is enz. No.7.1 ~ No.16 hoofdzakelijk samengesteld uit drijvende kracht, omhulsel, luchtinham, transmissiedeel, enz.

①Drijvende kracht: Er zijn 12 ventilatorbladen in de bladen van de model 9-19 en 16 ventilator in model 9-26, die voorwaartse buigende bladen zijn. De hoogste perifere snelheid van de buitenrand van de drijvende krachtverspreider zal geen 140m/s. overschrijden. Nadat de drijvende kracht wordt gevormd, wordt het statische en dynamische saldo verbeterd, zodat is de verrichting stabiel.

②Chassis. De gemeenschappelijke staalplaat werd gelast in gehele shell van het slakkehuis.

③Luchtinham. Het wordt gemaakt in een algemene structuur van het verzamelen van stroomvorm en op de groep van de schutbladplaat met bouten gemaakt.

④Transmissiedeel. Het is samengesteld uit as, lagerdoos, die etc. koppelen. De as wordt gemaakt van hoogte - kwaliteitsstaal. De algemene structuur van de lagerdoos wordt gemaakt van kogellagers en met het dragen van vet gesmeerd.

Zeer belangrijke Eigenschappen

• Drijvende krachtdiameter: 80~3500 mm

• Snelheid van mainshaft: 760~2900 t/min
• Drukwaaier: Pa 9000~25425
• Stroomwaaier: 3297~43305 m3/h
• Luchttemperatuur: 20~1000 Celsius-graad

• Materiaal: Gietijzer, Koolstofstaal, Roestvrij staal.

• Efficiency: 70%-90%
