De Ventilator Voorwaartse Gebogen van de hoge druk Centrifugaalventilator voor Machtsgeneratie

Ac van het de ventilatorhoge rendement van de hoge druk de centrifugaaluitlaat centrifugaal koelventilator van de ventilator voorwaartse gebogen centrifugaalventilator

De centrifugaalventilator heeft welke transmissiewijzen:

Een model:
Het cantilevertype, geen lager, ventilatordrijvende kracht wordt direct opgezet op de motorschacht, is de snelheid van de ventilator hetzelfde als dat van de motor. Geschikt voor kleine centrifugaalventilator, compacte structuur, klein lichaam.
B

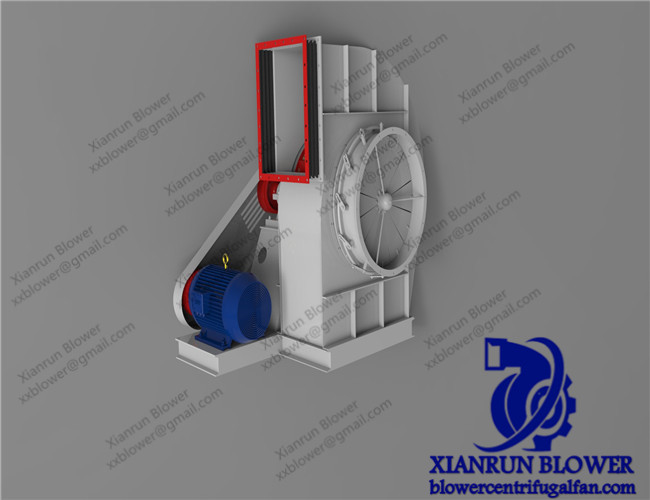

Cantilevertype, de structuur van de riemtransmissie, riemwiel opgezet tussen de huisvesting van het twee steunlager. Centrifugaalventilator met veranderlijke die snelheid op middel wordt toegepast en hierboven.
C:
Cantilevertype, de structuur van de riemaandrijving, riemwiel opgezet op buiten de twee steunlagers. Geschikt voor middel en boven centrifugaalventilator met veranderlijke snelheid, is de katrol geschikter te verwijderen.
D modellen:

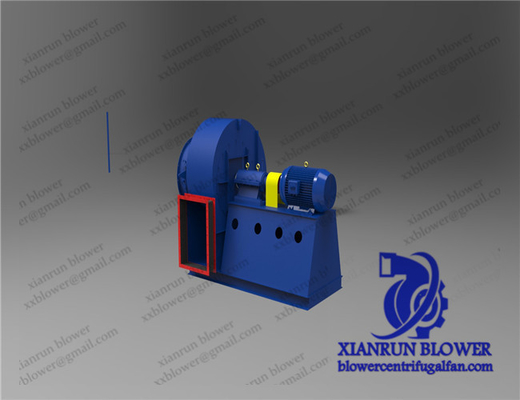

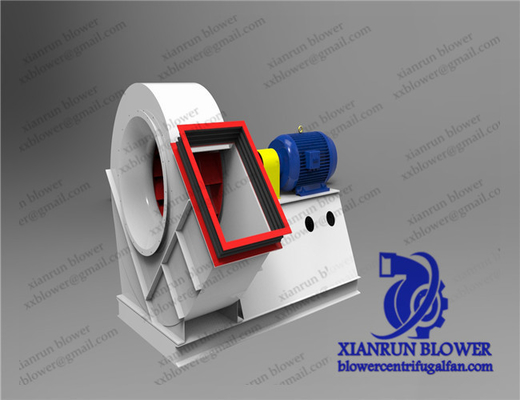

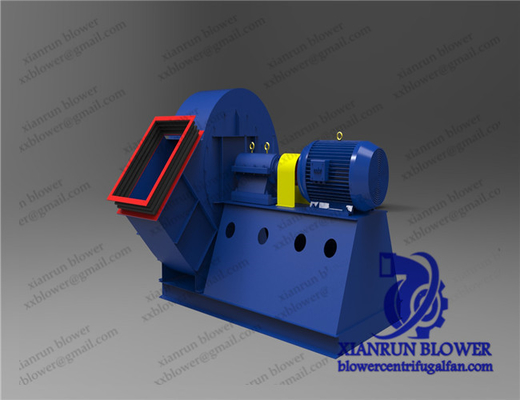

Het cantilevertype, de transmissiestructuur die de koppeling gebruikt om de belangrijkste schacht van het ventilator en de motor te verbinden, de koppeling is geïnstalleerd op buiten de twee ondersteunende lagerhuisvesting, is de snelheid van de ventilator hetzelfde als de snelheid van de motor. Het wordt toegepast op centrifugaalventilators boven middelgrote grootte.
F type:
De koppeling wordt gebruikt om de belangrijkste schacht van het ventilator en de motor te verbinden, en de twee steunlagers zijn geïnstalleerd op beide kanten van het omhulsel, dat een twee-steun type is, en de koppeling is geïnstalleerd op buiten een dragende zetel. Het is geschikt voor de centrifugaalventilator met dubbele zuiging of grote enige zuiging en de snelheid is hetzelfde als de snelheid van de motor, en zijn voordeel is dat de verrichting vrij vlot is.

Zeer belangrijke Eigenschappen

• Drijvende krachtdiameter: 90~3500 mm

• Snelheid van mainshaft: 560~2900 t/min
• Drukwaaier: Pa 3000~25425
• Stroomwaaier: 1297~43305 m3/h
• Luchttemperatuur: 20~1000 Celsius-graad

• Materiaal: Gietijzer, Koolstofstaal, Roestvrij staal.

• Efficiency: 70%-90%
