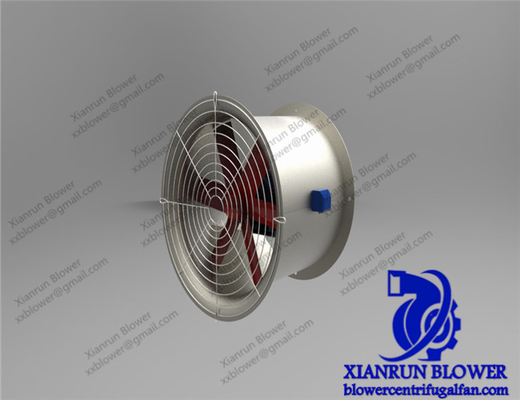

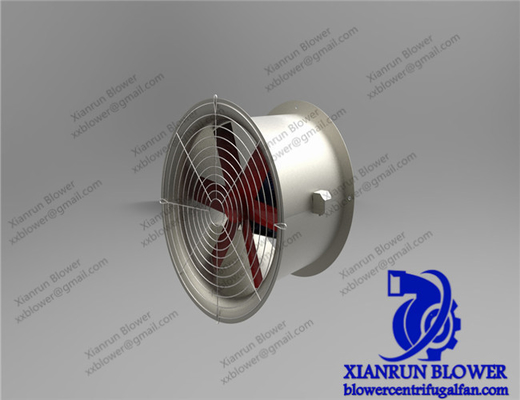

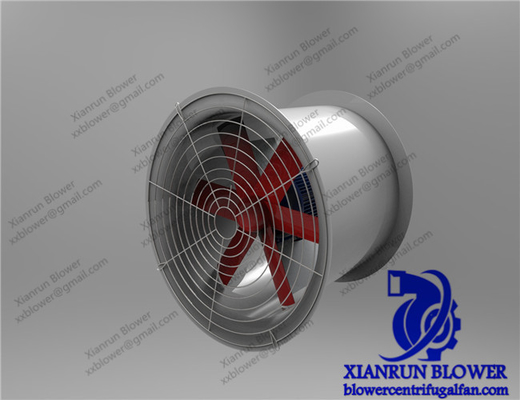

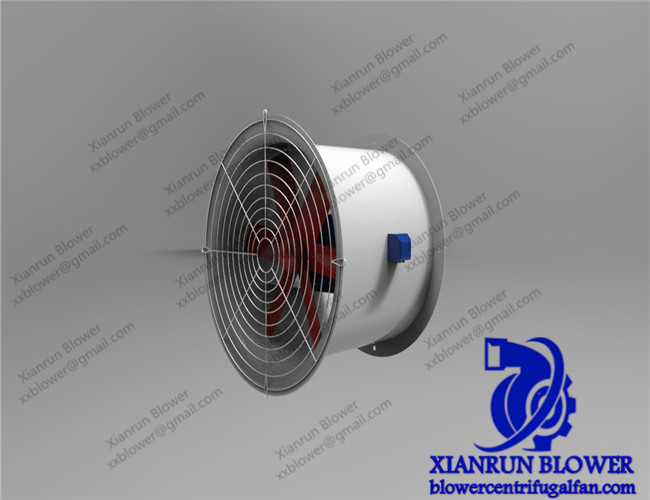

Antiexplosie Industriële Asventilators en Centrifugaalventilatorshoog rendement

Axiale afzuigventilatoren Industriële commerciële axiale ventilatoren Anti-explosie Gemengde stroomventilator Axiale en centrifugale ventilatoren

Axiale afzuigventilator Geluidsarme hoogrenderende industriële ventilatoren met axiale stroming Gespleten axiale ventilator De waaier van de axiale ventilator is op de hoofdas gemonteerd en de as van de ventilator is via de tussenas verbonden met de motoras.De koppeling tussen de as en de as is een gebalanceerde koppeling, die de fout kan compenseren die wordt veroorzaakt door de asafbuiging en axiale vervorming tijdens bedrijf.De VERBINDING VAN de elastische koppeling is strak, EN de veerstukken met de juiste tolerantie zijn gemaakt van speciaal hoogwaardig verenstaal.De veerstukken zijn paarsgewijs gerangschikt zodat de verbindingsdelen vrij in drie richtingen kunnen bewegen.Deze koppeling heeft geen smering nodig, de bedrijfstemperatuur van de ventilator onder 150 zal niet falen.
De ondersteunende vorm van de roterende as van de axiale ventilator is van het vrijdragende type, met radiale lagers aan de inlaatzijde van de waaier, en geen radiale lagers op de tussenas tussen de ventilatoras en de motoras.Er is een radiaal lager aan elk uiteinde van de as van de motor.Deze vrijdragende constructie elimineert de lagering aan de uitlaatzijde van het rotorblad, wat bevorderlijk is voor de structurele opstelling van de ventilator.Maar het lager van de cantileverstructuur is niet in goede staat, dus de structuur van dubbele lagers moet worden gebruikt.
Een steunlager is aangebracht op de hoofdas van de inlaatzijde van de waaier, die in een kastlichaam is geplaatst, en het kastlichaam is geïnstalleerd in de onderste helft van het ventilatorhuis en vastgezet met bouten.
Aan elk uiteinde van de lagerkast zijn twee rijen ondersteunende lagers aangebracht en de vorm van ondersteunende lagers is wentellagers.Wentellager heeft de voordelen van een kleine wrijvingsweerstand bij het starten, een kleine axiale afmeting, een kleine wrijvingscoëfficiënt van het lager, eenvoudig onderhoud enzovoort.Het draagvermogen van wentellagers is echter niet groot genoeg en het draagvermogen van slag- en trillingsbelasting is lager dan dat van glijlagers.En de radiale maat van het glijlager is klein, bestand tegen trillingsbelasting, geschikt voor hoge snelheid en hoge belasting.
Bij de werking van de axiale ventilator is er een drukverschil tussen de inlaatzijde en de uitlaatzijde van het bewegende blad omdat het blad op de luchtstroom werkt om de energie van de luchtstroom te vergroten.Dit drukverschil wijst naar de richting van de omgekeerde luchtstroom.Door het drukverschil op het blad produceerde de waaier axiale stuwkracht, zodat de rotor naar de inlaatzijde kanaliseren.Om de axiale druk op de waaier te weerstaan, is op de lagerkast nabij het koppelingsuiteinde een druklager aangebracht dat axiale druk in beide richtingen kan weerstaan.
Radiaallagers en druklagers worden gesmeerd en gekoeld door smeerolie.Smeerolie en drukolie worden geleverd door tandwieloliepomp.Er zijn 2 tandwieloliepompen, waarvan één reserve.Wanneer de olieleidingdruk afneemt, kan de reserve-oliepomp automatisch worden gestart en in werking worden gesteld via de drukschakelaar.De door de oliepomp geleverde drukolie wordt op de ene manier naar de servoklep (hydraulische cilinder en het regelmechanisme van het bewegende blad) gestuurd en de andere kant naar het hoofdlager van de ventilator voor smering.Wanneer het bewegende blad niet is afgesteld, wordt de olie door de regelklep met constante druk naar het lager gestuurd.Bij het afstellen van het rotorblad stroomt de olie door de werking van de constante drukklep automatisch naar de hydraulische cilinder om ervoor te zorgen dat het rotorblad soepel kan afstellen.Pas de ingestelde oliedruk van de veiligheidsklep aan de uitlaat van de oliepomp aan om de hoogste druk van de oliepomp te beperken;Stel de constante drukklep af om de hoogste inlaatdruk van de hydraulische cilinder te beperken;Stel de veiligheidsklep op de slang af vóór het volledige lager om de druk van smeerolie in het hoofdlager te beperken.
